2019 年11 月に開発したCTM-X3は、
基本理念であります
「つねにお客様の立場で考え、
お客様に満足と安心を!」のもとに一人でも
製品サンプリング作業等が行える
コンパクト設計であること、
多種多様なテストが行えることを
コンセプトに開発しています。
生産設備導入前のテスト、
研究開発用テストマシン導入前のテスト、
サンプルづくり等
ございましたら是非私どもKAWAKAMIに
お手伝いさせてください。

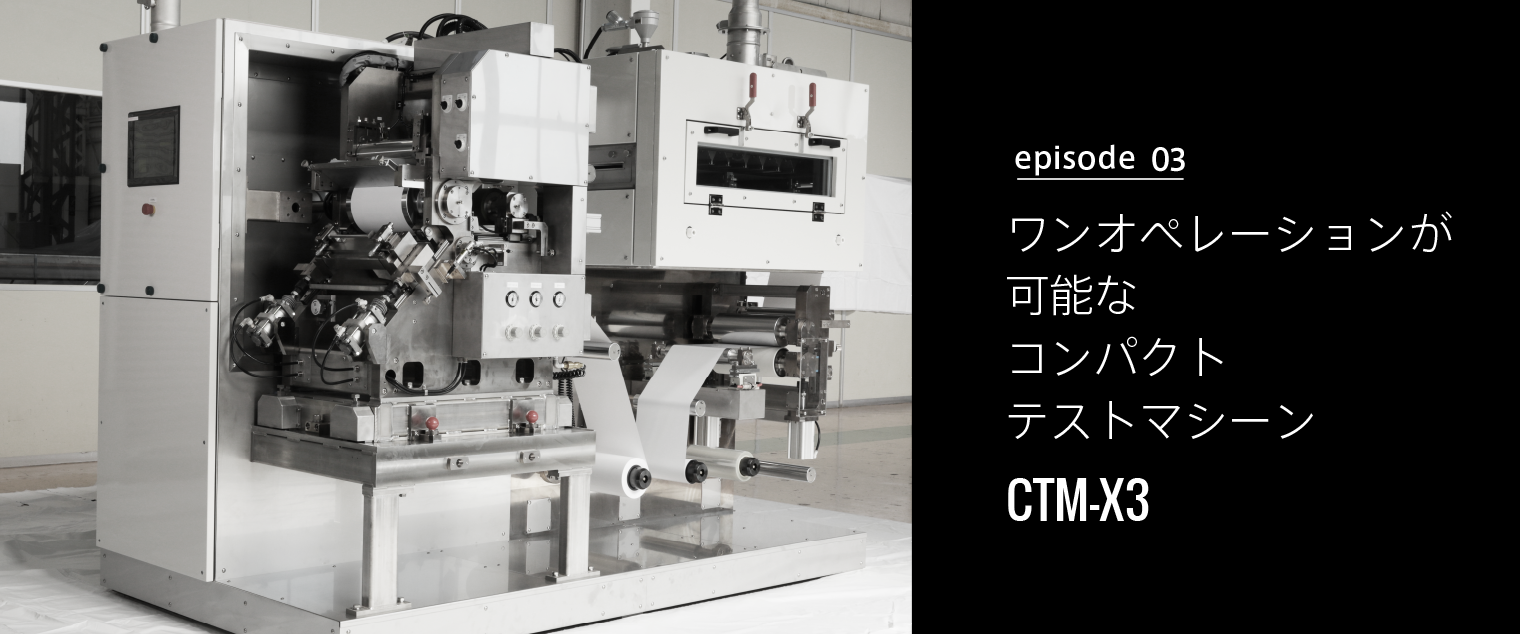

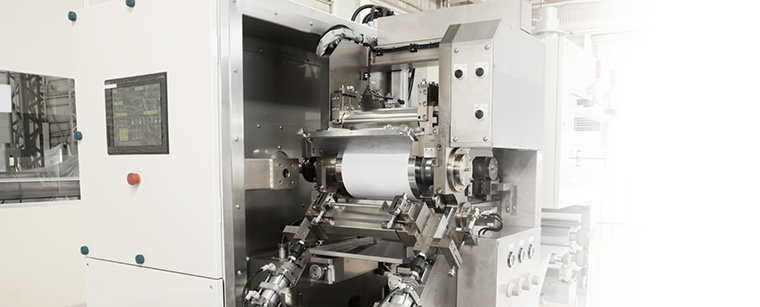

コンパクトテストコーター
型式:P3X-SRD18タイプ ロール幅:300mm
最大基材幅:250mm 機械速度:1~20m/min
張力:10~50N

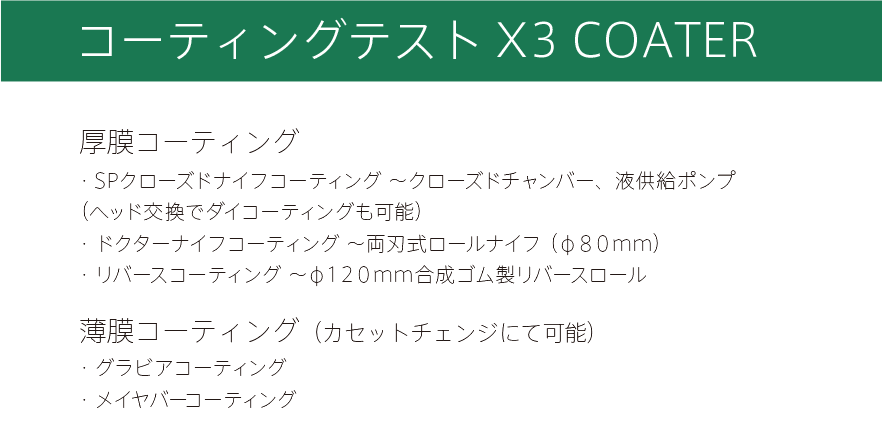

主なテスト項目
-

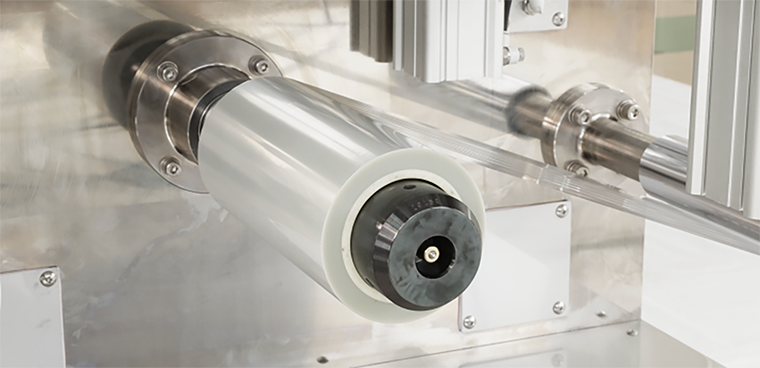

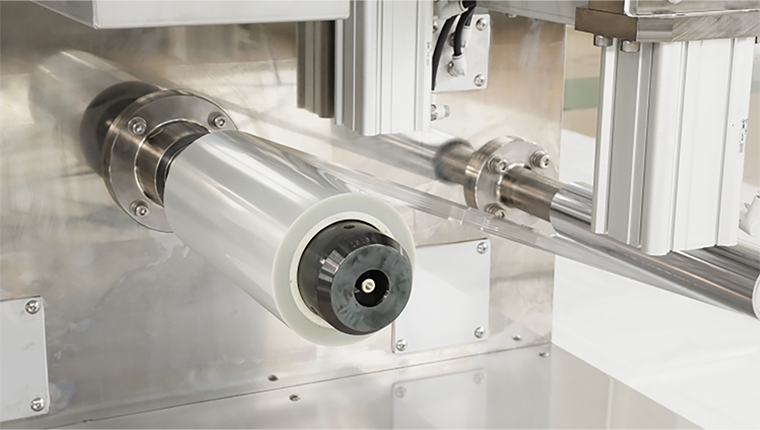

基材巻出装置
方 式 1軸固定式、シャフトサイズ~3インチ(外径φ75mm) 巻出径 MAXφ250mm 原反重量 MAX20kgまで 制御方式 パウダーブレーキ+近接センサー、半自動制御方式 備考 製品・フィルム替えは、人手による継ぎ替え作業となります -

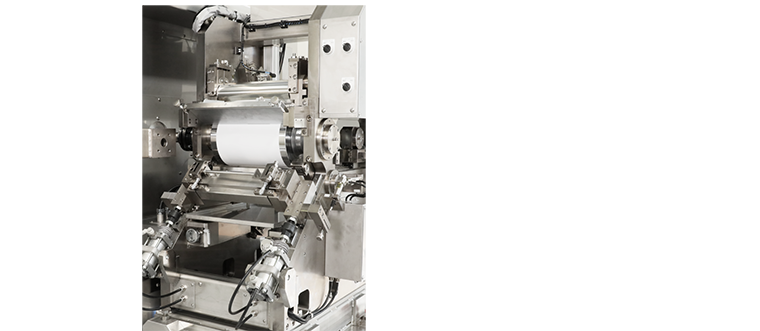

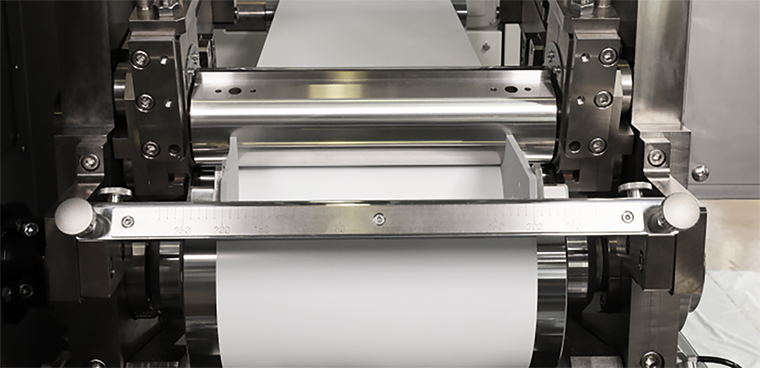

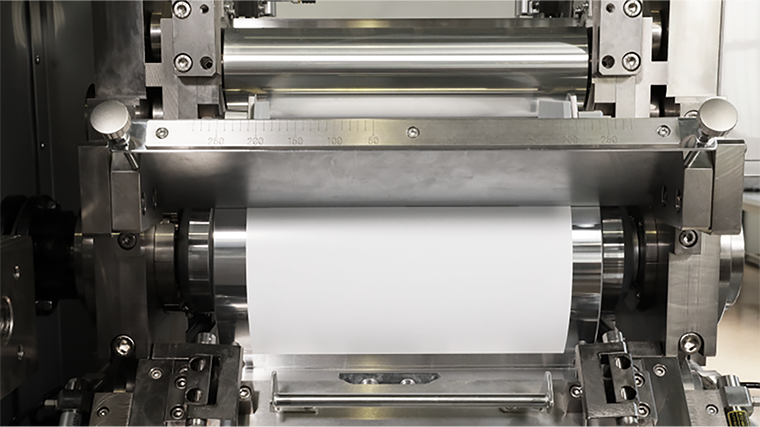

SPクローズドナイフコーター
方 式 SPクローズドナイフによる塗工方式 塗工範囲 Wet10μm~300μm程度まで ※注1 粘度範囲 100~100,000mPa・s程度まで ※注1 塗工精度 1μm以下~ナイフ及びバックロール加工精度 塗布巾 MAX220mm バックロール φ200mm 鋼管製表面ハードクロームメッキ仕上 液供給方法 モーノポンプ又はギアポンプ 付属機器 ナイフ加圧機構、クリアランス調整機構付(表示有) ※注1 実際の塗液特性により数値は異なります。
2-4の3パターンの塗工を選択できます。 -
ドクターナイフコーター
方 式 ドクターナイフによる塗工方式
ナイフ ・ ロールのスキマを調整し塗布厚みを決める方式塗工範囲 Wet10μm~300μm程度まで ※注1 粘度範囲 100~100,000mPa・s程度まで ※注1 塗工精度 1μm以下~ナイフ 及び ロール加工精度 塗布幅 MAX250mm ※液サイド板取付位置調整にて変更可 ドクターナイフ φ80mm、2枚刃タイプ(研磨品、SUS特殊鋼製) ※注1 実際の塗液特性により数値は異なります。
※注1 実際の塗液特性により数値は異なります。 -

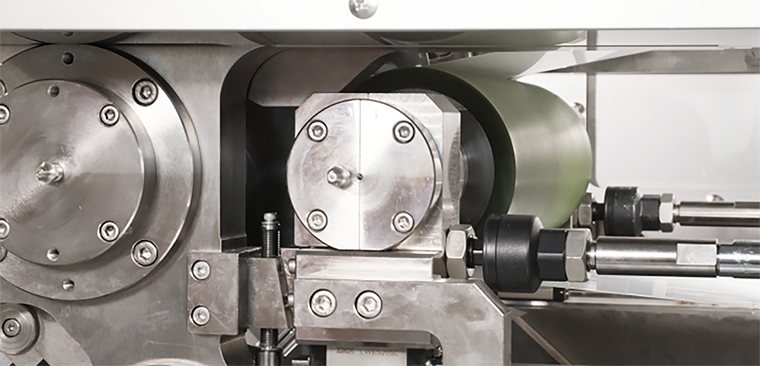

リバースコーター
方 式 リバースロールによる塗工方式 塗工範囲 Wet5μm~100μm程度まで ※注1 粘度範囲 2,000~100,000mPa・s程度まで ※注1 塗布幅 MAX250mm リバースロール φ120mm、鋼管製合成ゴム巻
(スーパーグランポール耐溶剤ゴム、硬度70°)付属機器 エアーシリンダーによるロール加圧開放機構
コッター方式によるクリアランス調整※注1 ~ 実際の塗液特性により数値は異なります。
2-4の3パターンの塗工を選択できます。
※ カセットチェンジ機構によりグラビア及び
メイヤバーコーターによる塗工も可能です! -

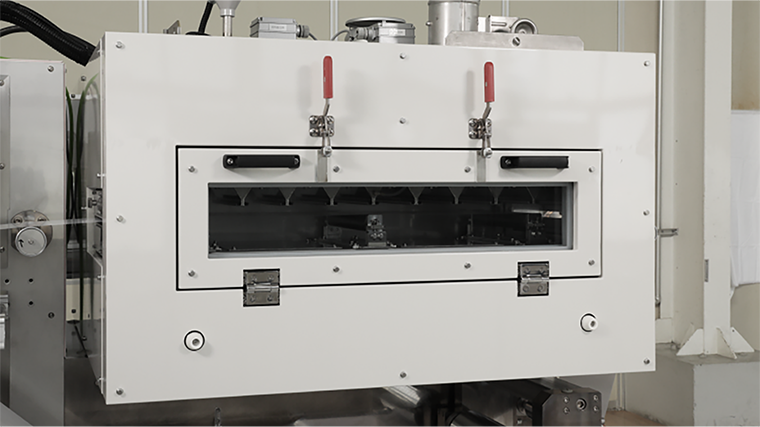

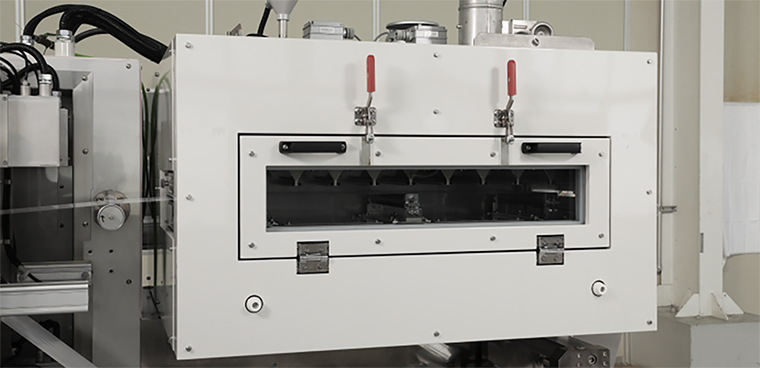

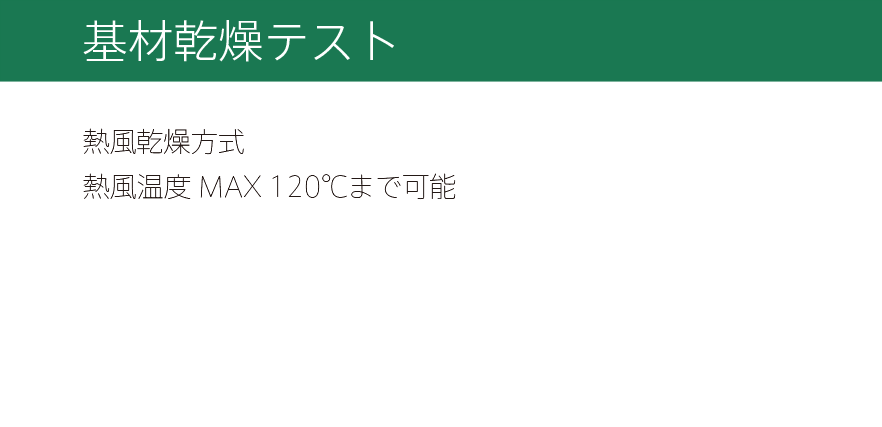

オーブン
方 式 熱風循環 及び 熱風吹付方式 炉構造 熱源・フィルター等内蔵型コンパクトドライヤー 炉 長 1.0M/室×1ゾーン 熱風温度 MIN40~120℃(ノズル測温にて) 熱 源 電気ヒーター方式(端子部 防爆準拠式)
自動温度調節式(SSR、時間比例ON/OFF制御)ノズル ジェットノズル(SUS製) 風 速 MAX15m/s~循環ファンインバーターによる調節式 備 考 中性能CPフィルター、炉内ロール付 -

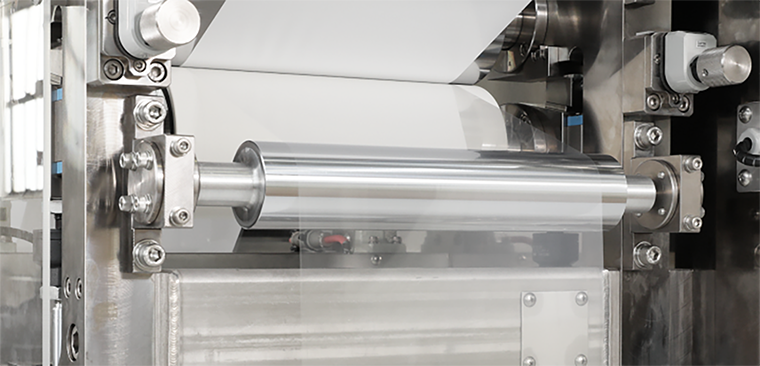

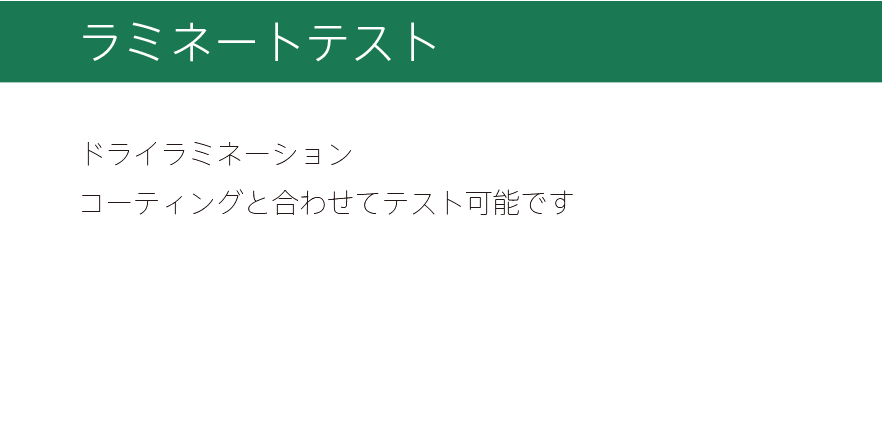

ラミネート装置
方 式 ロールtoロールによるラミネート式 ラミロール メッキロール、駆動式 ロール加熱 無し プレスロール 合成ゴム(シリコン製、硬度70°)、クリアランス機構付
エアーシリンダーによる加圧式
線圧10kg/cm -

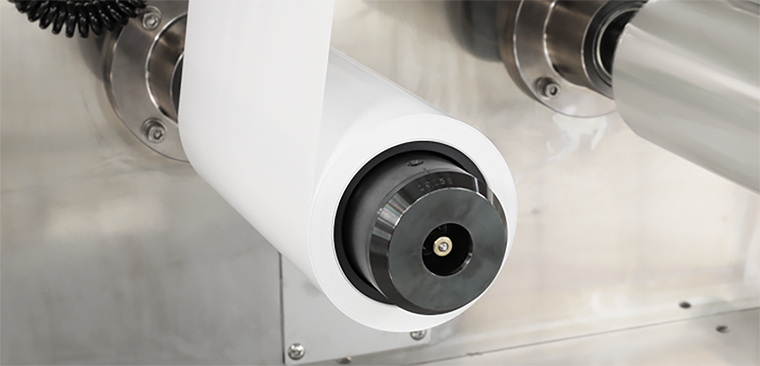

合紙巻出装置
方 式 片持式エアーシャフト方式(ラグタイプ)~1軸固定
シャフトサイズ~3インチ(外径φ75mm)巻出径 MAXφ250mm 原反重量 MAX20kgまで 制御方式 パウダーブレーキ+近接センサー、半自動制御方式 備 考 製品・フィルム替えは、
人手による継ぎ替え作業となります -

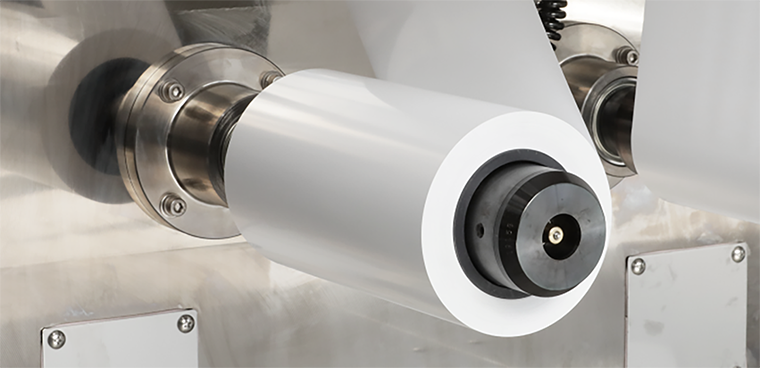

巻取装置
方 式 片持式エアーシャフト方式 (ラグタイプ)~1軸固定
シャフトサイズ ~3インチ(外径 φ75mm)巻出径 MAXφ250mm 原反重量 MAX20kgまで 制御方式 ACサーボモータ+張力検出器によるモータ自動制御
オートテンションコントロール式
テンション検出はテンションピックアップをライン中に設置備 考 製品・フィルム替えは、人手による継ぎ替え作業となります
テスト備品・測定器関係
厚み計
①アナログダイヤルゲージ、マノメーター各種
②デジタルマイクロメーター(SONY
製)型式M-30(0~30mm)
液粘度計
①回転粘度計(RION 社製)型式VT-04(30~1,000mpa•s、300~15,000pa•s)
②振動粘度計(A&D 社製)型式
SV-100( 1,000~100,000mpa•s)
計量機
①電子天秤(ザルトリウス社製)型式 LC12000S( ひょう量
12kg、読取限度0.1g)
②電子天秤(ザルトリウス社製)型式 B3100S( ひょう量 3100g、読取限度 0.01g)
③電子天秤(ザルトリウス社製)型式 BA2100S( ひょう量
2100g、読取限度0.01g)
顕微鏡
電子顕微鏡及び裸眼顕微鏡有り
温度測定器
赤外線レーザータイプ、接触式タイプ2
テストを実施するにあたり
貴社にご用意して頂くもの
お手数ですが、テスト実施日当日にご持参いただくか、
テスト実施日までに
弊社にお送りいただけますようお願い致します。
Ⅰ 基材・製品・原反
※原反幅:~250mm、巻径:Max
φ250mm
Ⅱ 塗布液及び溶剤(塗布液洗浄にて使用致します)
※必要塗工液量 Min 500cc+塗工テストに必要な量
※サンプル採取長さによる
Ⅲ コア
※コア長さ : ~300mm、コア径:3インチ(内径φ76mm)
コア材質:プラスチックコア(紙管、鉄管でも可)
Ⅳ 測定機器
※弊社にて準備しております測定機器以外を使用される場合
Ⅴ その他、テスト時に必要となる機器など
